شیٹ میٹل موڑنے فلیٹ
شیٹ میٹل موڑنے کے فلیٹن کی حالت میں، بے ترتیب لمبائی کی درستگی پر حساب سے متعلق عوامل ہیں: اندرونی ردعمل آر، کم سڑنا کی چوڑائی (وی کے سائز نالی)، شیٹ مواد کی اصل موٹائی، اور زاویہ موڑنے. جب موڑنے والے شیٹ کے مواد کی بے شمار لمبائی کا حساب لگانا، موڑنے کی باؤنس کا حساب کرنے کے لئے کوئی واضح فارمولہ نہیں ہے، اور مختلف موڑنے والے اندرونی ریڈیو کے صرف موڑنے والے الاؤنس کو پایا جا سکتا ہے. لیکن اندرونی ردعمل اصل پروسیسنگ سے متعلق ہے. کم مردہ کی مختلف وی نالی کی چوڑائی اندرونی ردعمل کے فرق کی راہنمائی کرے گی، جس میں موڑنے والے الاؤنس کی درستگی کا تعین کرنا ممکن ہے. موڑنے والے الاؤنس عام طور پر طے شدہ طور پر مقرر کیا جاتا ہے.
شیٹ میٹل موڑنے میں، ہم عام طور پر L، N، اور Z موڑ استعمال کرتے ہیں. ہم ذیل میں تین مختلف موڑنے والے طریقوں پر غور کریں گے:
L موڑنے والا
L گنا: 90 ڈگری گنا اور غیر 90 ڈگری گنا.
● فارمیشن 1 میں 90 ڈگری گنا کا کچھ نتیجہ
L = A + B-Bend Allowance
L = A + B + 0.25 (2 * ¸ * r) {0.25 (2 * ¸ * r) غیر جانبدار پرت کا سائز}
● غیر 90 ڈگری گنا:
صرف حوالہ کے لئے L = A + B + معاوضہ ★
T = 0.8 R = 0.5، 120 ° ≤ق 060 °، معاوضہ 0.1 ہے
160 °
T = 1.0 R = 0.5
120 ° ≤ق 045 ℃، معاوضہ 0.2 ہے
145 °
170 °
T = 1.2 R = 0.5، معاوضہ ٹی = 1.0 کے طور پر ایک ہی ہے
T = 1.5 R = 0.5، 120 ° ≤ق 030 °، معاوضہ 0.3 ہے
130 °
150 °
170 °
180 ° -قق
L = A + B + ------ (2 * ¸ * r)
360 °

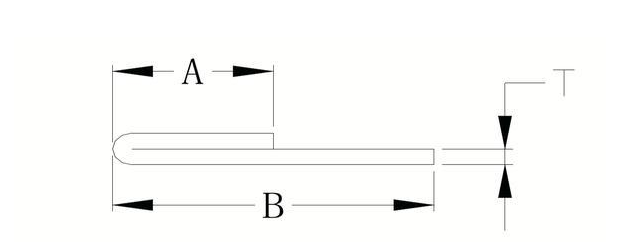

ن موڑنے والا
ن گنا (گنا واپس):
L = A + BC

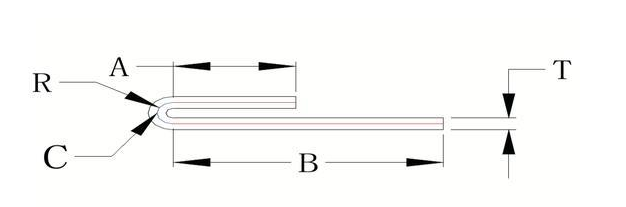

مکمل طور پر گنا واپس نہیں (غیر جانبدار پرت کا استعمال کرتے ہوئے کی طرف سے واضح طور پر)
L = A + B + C، C = 0.5 (2 * Π * R )

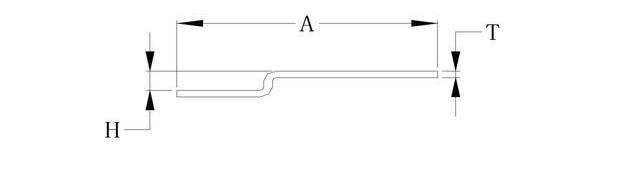

Z موڑنے والا
Z گنا نتیجہ:
L = A + K
نوٹ: Z گنا (فارم 2) کے لئے منسلک منسلک موصول ہونے والے الاؤنس کے بعد
* تعدد K قیمت کی اونچائی کے لئے قیمت 2 درج نہیں کی گئی ہے جو ہمارے پاس ہے اس کے مطابق شمار کی جا سکتی ہے.
مثال کے طور پر: T = 1.2، ایچ = 1.4؛
ایچ کی قیمت (1.3) کی وجہ سے 1.0 سے 1.5 کے درمیان ہے، تو K = (0.25-0.13) /5*3+0.13، K = 0.2
نوٹ:
1. جب ایچ قیمت (HT)
2. جب ایچ کی قیمت (ایچ ٹی) ≥V / 2 + 1.5 (مواد کی موٹائی کے مطابق ایک سطح چھوٹے وی نالی)، ہم سب سے پہلے اس کے بعد سامنے کی طرف جھکاؤ گے.
3. جب ایل قیمت
4. جب ایل قیمت> V / 2 + 1.5، ہم سب سے پہلے اور اس کے بعد چادروں کے پیچھے کی طرف موڑ دیں گے.
